2000/3000型角座控制閥

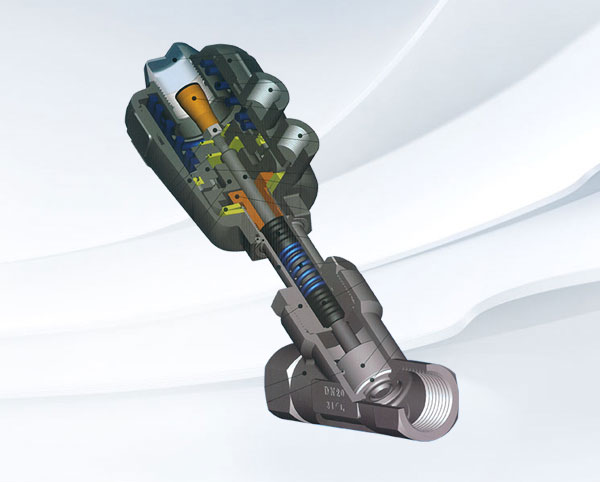

標注說明

序號	名稱	材質	特點/備注
1	觀測口	塑料	可安裝附件
2	氣缸蓋	增強聚酰氨	可選PPA/PA/不銹鋼在正常工作條件下，無需維護
3	缸體
4	活塞
5	襯墊
6	行程標	塑料
7	彈簧	不銹鋼	采用預壓安裝
8	信號入口	銅	1/8"/1/4"接口
9	螺母	不銹鋼
10	固定墊片	不銹鋼
11	密封環	FPM（氟橡膠）	在正常工作條件下，無需維護
12	碟型墊片	彈簧鋼	執行器可360°旋轉
13	壓緊螺絲	銅	提高與閥桿之間的耐磨性
14	閥桿	不銹鋼	冷擠磨加工
15	卡簧墊片
16	卡簧
17	填料函
18	連接螺絲
19	閥體		可選304/316
20	閥瓣		自動微調密封
21	密封環	PTFE/不銹鋼	進口材質
22	閥桿密封組合	PTFE+彈簧	自動補償密封
23	銷	不銹鋼	可方便更換閥瓣

主要應用
2000/3000型角座控制閥是一種結構緊湊、重量輕、使用壽命長、易于操作的經濟型控制閥。適用于紡織印染、食品和飲料流水線、生物醫藥、工業洗滌設備、溶解設備等領域。
2000/3000型外部先導角座控制閥是我公司在引用國外技術的基礎上，以適應國內市場需求而研制開發的一種新型控制產品，廣泛應用于各種行業的液體控制。與常規控制閥相比，2000/3000型外部先導角座控制閥油單作用或雙作用執行機構驅動。可根據使用場合增加各種附件，從而具有位置指示、行程限位或手動開關等功能，其實用性與可靠性良好。外部先導角座控制閥能同時提供DN15~DN100（G1/2"~G4"），工作壓力在PN1.0~1.6MPa之間。其產品能夠適用于：
1.內螺紋連接口。
2.IS0 4200對焊接口。
3.DIN法蘭連接口。

主要特點
1.閥體采用角座結構可實現較大流量與較好的流量線性。
2.的長壽命壓力自緊自動補償機構，（不銹鋼彈簧+特殊符合材料）軸封。
3.可靠的自調整閥瓣密封結構，做到零泄漏。
4.體積精小，360°任意安裝方向，適用于各種復雜管道。
5.可方便地更改回路功能，適用于各種復雜的工作環境。
6.可添加各種附件，從而具有位置指示、行程限位或手動開關等功能。

氣動螺紋及焊接口閥門尺寸

尺寸 Size (mm)									ISO 4200焊接□閥		體 Welded body-to IS04200
內孔 DN	螺紋連接閥體thereded body				沂有閥體執朽機構尺寸 ctuator size(傘	H )	中E	GL	DN	M	(pN	O	S
	傘D	A	B	C
13	G3/8	65	137		40	113	53	G1/8
13/15	G1/2	85	147	14	40	114	53	G1/8	15	100	21.3	148	2.5
			173	14	50	137	64	G1/4				174
20	G3/4	95	155	14	40	119	53	G1/8	20	115	26.9	158	2.5
			178	14	50	145	64	G1/4				181
25	G1	105	206	14	63	170	80					209
			212	14	50	148	64	G1/4	25	130	33.7	191	3
			212	14	63	173	80					217
			234	14	80	195	101					238
32	G1 1/4	120	226	16	63	186	80	G1/4	32	145	42.4	230	3
			255	16	80	210	101					259
			297	16	100	256	127					301
40	G1 1/2	130	230	18	63	189	80	G1/4	40	145	48.3	238	3
			250	18	80	213	101					258
			301	18	100	260	127					309
			329	18	125	288	153					337
50	G2	150	250	20	63	205	80	G1/4	50	175	60.3	255	3.5
			270	20	80	225	101					275
			316	20	100	271	127					327
			346	20	125	301	153					351

閥門的Kv值

流向閥座下方（螺紋口連接）
內孔(mm)	連接口螺紋	執行器尺寸中	水的Kv值(m3/h)	工作壓力(MPa)	小先導壓力(MPa)	控制功能
13	G3/8	40	3.6	1.3	0.40	兩位兩通彈簧復位常閉
13/15	G1/2	40	3.7	1.3	0.40
13/15	G1/2	50	4.5	1.3	0.40
20	G3/4	40	7.5	0.7	0.40
		50	8.0	1.1	0.35
		63	10.0	1.5	0.40
25	G1	63	19.0	1.0	0.40
25	G1	80	20.0	1.5	0.40
32	G1 1/4	63	27.0	0.6	0.40
		80	28.0	0.9	0.40
		90	29.0	1.4	0.42
40	G1 1/2	80	38.0	0.9	0.40
40	G1 1/2	90	40.0	1.0	0.42
50	G2	90	53.0	0.6	0.42
		100	55.0	0.8	0.45
		125	55.0	0.9	0.47
65	G2 1/2	125	90.0	0.7	0.47

流向閥座下方(ISO 4200焊接口 )
內孔(mm)	焊接口	執行器尺寸(mm)	水的Kv值(m3/h)	工作壓力 (MPa)	取:小先導壓力 (MPa)	控制功能
15	21.3x2.5	50	4.5	1.5	0.38	兩位兩通彈簧復位常閉
20	26.9x2.5	50	8.5	1.1	0.38
25	33.7x3.0	63	19.0	1.0	0.40
32	42.4X3.0	80	28.0	1.1	0.40
40	48.3X3.0	100	38.0	0.9	0.45
50	60.3x3.5	125	55.0	0.8	0.47
65	68x5	160	80.0	1.4	0.50

注意！流向閥座上方（僅適用氣體和蒸汽）控制介質：氣體和蒸汽

流向閥座上方
內孔(mm)	連接口螺紋	執行器尺寸中(mm)	水的Kv值 Kv (m3/h)	取局工作壓力 (MPa)	控制功能
13	G3/8	40	3.6	1.6	兩位兩通彈簧復位常閉
15	G1/2	40	3.7	1.6
20	G3/4	50	8.0	1.6
25	G1	63	19.0	1.6
32	G1 1/4	63	27.0	1.6
40	G1 1/4	80	38.0	1.5
50	G2	100	55.0	1.4

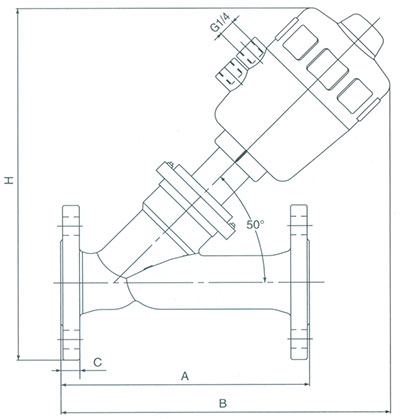

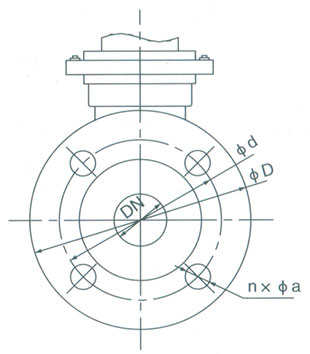

氣動法蘭連接口尺寸

尺寸(mm)		DIN法蘭連接口
內孔DN	ΦD	Φd	ΦE	A	B	H	C	n×Φa
20	105	75	64	120	190	215	14	4×Φ14
25	115	85	80	140	225	260	16	4×Φ14
32	140	100	80	151	230	275	16	4×Φ18
40	150	110	101	170	248	308	18	4×Φ18
50	165	125	127	190	310	380	18	4×Φ18
65	185	145	153	215	360	450	20	4×Φ18
80	200	160	153	246	390	470	20	8×Φ18
